KIT BRUMISATEUR 24 BUSES CONFORT
Les brumisateurs Haute Pression CONFORT sont des kits de brumisation spécialement conçus pour répondre aux besoins des professionnels et des particuliers pour une utilisation simple et facile. Le système est évolutif, vous pouvez modifier ou agrandir votre ligne de brumisation grâce à notre gamme de raccords et d’accessoires haute pression et aux options pour coffret de brumisation.
DESCRIPTIF
Système de brumisation haute pression BRUMISUD complet comprenant tout le matériel nécessaire pour réaliser une installation de rampe de buses. L’ensemble des composants du système de brumisation est entièrement monté dans un coffret métallique. Tous les éléments pompe, coffret électrique, électrovanne, filtre … sont montés et fixés, ils sont raccordés, câblés, réglés et testés dans nos ateliers en conditions réelles de fonctionnement. Le raccordement de la station HP est rapide et simple, il s’effectue sur une arrivée ou un robinet d’eau classique à l’aide d’un flexible inox FF 1/2 Long. 1.5m (fourni), ainsi qu’une prise électrique 230V. Montage facile des rampes et mise en place rapide des buses grâce aux raccords rapides instantanés (montage sans outils).
COFFRET MÉTALLIQUE
Coffret métallique, H:25 x L:40 x P:40 avec silent blocs (à poser au sol), grilles de ventilation, capot avec serrure, finition peinture époxy.

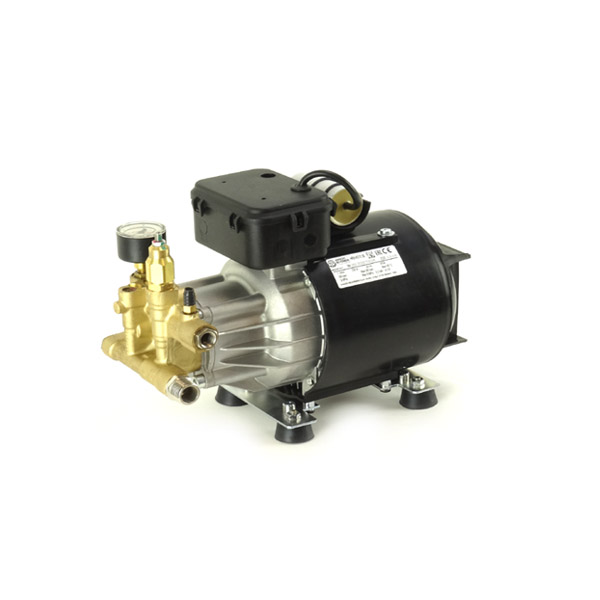

POMPE
Groupe Haute Pression PRO CONFORT 60 bars 230V, Pompe AXIALE, pistons inox, culasse laiton, équipée avec régulateur de pression, et manomètre 160 bars, sortie HP.
COFFRET DE COMMANDE
Coffret de Commande TEMPO DIGITAL. Il possède une double temporisation séquentielle réglable à la seconde qui permet de régler les temps de fonctionnement et de pause du système. Boitier qui intègre afficheur digital, boutons manu/auto, programmation, protection thermique, contacteur, boitier étanche 193 x 164, livré avec prise et câble d’alimentation de 3M.
ÉLECTROVANNE
Électrovanne de décharge haute pression 3 voies. Elle permet tout d’abord la coupure d’eau du circuit de brumisation et ensuite participe aussi au fonctionnement du système anti goutte avec les buses de diffusion BRUMISUD. Lors de chaque arrêt de la pompe, la décharge instantanée du surplus de pression se fait sur la sortie supérieure de l’électrovanne par le tuyau de décharge.
FILTRATION
La filtration des sédiments est assurée par un filtre à cartouches installé en amont de l’installation sur le réseau d’eau de ville, avant le groupe haute pression. L’ensemble avec cuves est transparentes comprend, un filtre 1µ, une équerre de fixation et la clef de serrage. Cartouche de filtration fabriquée à partir de microfibres thermo-soudées en polypropylène de haute qualité.

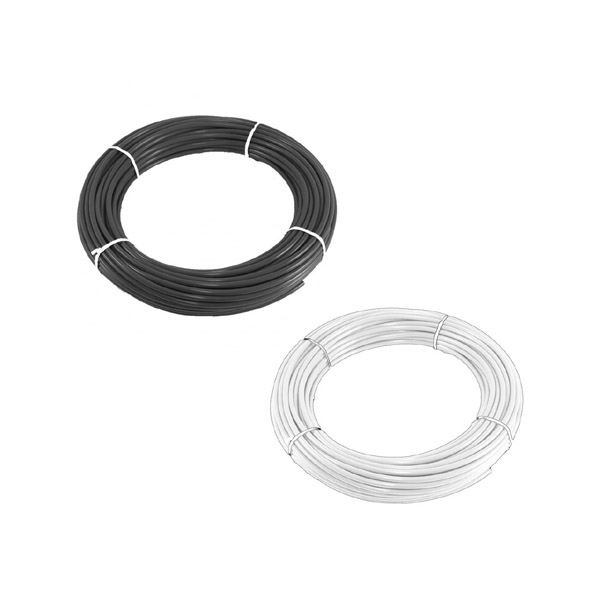

TUBE HAUTE PRESSION
L’acheminement de l’eau dans le circuit haute pression est réalisé avec du tuyau semi rigide spécialement conçu pour se monter avec les raccords instantanés haute pression, il se coupe a l’aide d’un coupe tube (fourni avec le kit). Il sera fixé par des colliers pour le maintenir en place. Livré en couronne pour confectionner les rampes de buses et les liaisons. De couleur noir ou blanc au choix.

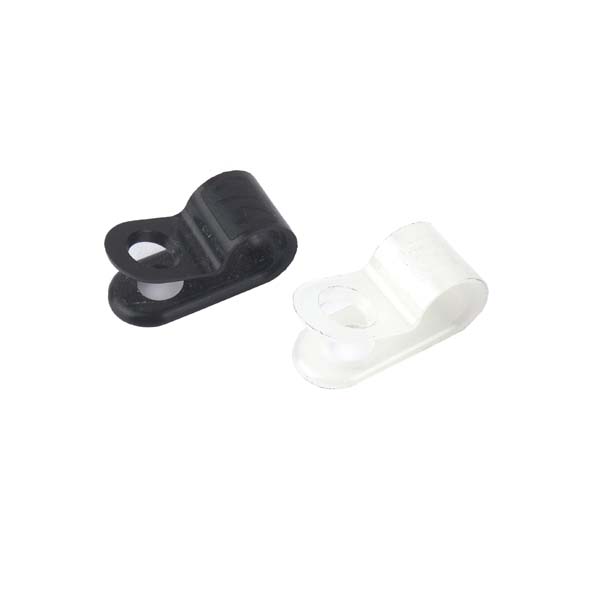

COLLIERS
Les colliers de fixation nylon à visser, permettent de maintenir en place les tubes pour réaliser les rampes de buses ainsi que les liaisons et le cheminement du tube depuis la pompe de brumisation. Disponible comme le tube de couleur noir ou blanc au choix.
RACCORDS INSTANTANÉS
Les différents modèles de raccords instantanés haute pression (manchons porte buses, coudes, tés …) permettent de réaliser les connections. Ils sont étudiés pour s’emboiter avec du tube HP en nylon. L’assemblage du raccord HP avec le tube s’effectue en insérant à fond ce dernier dans le raccord.
BUSES
Buse de diffusion BRUMISUD spécialement étudiée pour la brumisation haute pression. Modèle HAUTE QUALITÉ de type DM en laiton nickelé avec clapet anti-goutte, orifice de diffusion 0.2mm en INOX, et corps entièrement démontable. Le montage de la buse sur le raccord instantané porte buse s’effectue par serrage manuel sans outillage

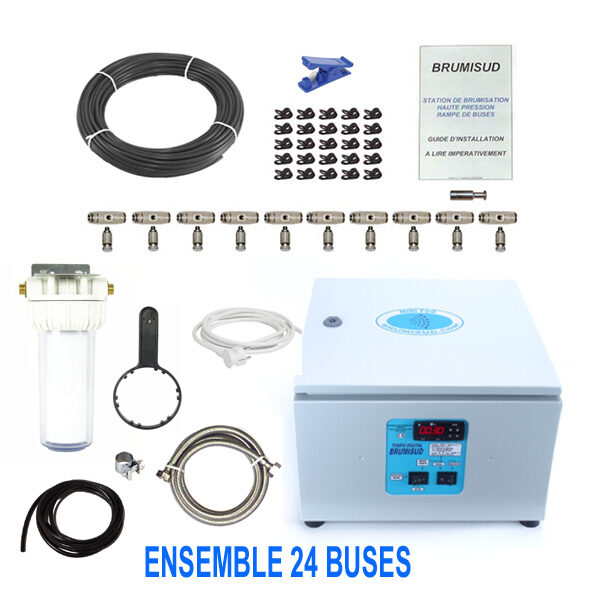

KIT BRUMISATEUR COMPLET 24 BUSES CONFORT
Composition du coffret pré-monté CONFORT:
- 1 Coffret métallique étanche, H:25 x L:40 x P:40
- 1 Groupe Haute Pression CONFORT 2L/min
- 1 Coffret de Commande TEMPO DIGITAL 230V
- 1 Électrovanne HP 3 voies, système anti gouttes
- 1 Filtre cuve transp. racc. E/S 1/2, avec cartouche 1µ
- 2 Flexibles inox FF 1/2
Composition du système de brumisation:
- 2 Couronnes de 25m de tube nylon HP Ø6.3
- 50 Colliers de fixation nylon Ø6.3
- 24 Raccords instantanés Manchon porte buse 10/24 – Ø6.3
- 24 Buses de diffusion DM 0.2mm, tête inox
- 1 Bouchon fin de ligne Ø6.3
- 1 Pince coupante pour tube HP
- 1 Notice d’utilisation et de montage
Vous avez des questions sur les kits rampe de buses haute pression. N’hésitez pas à nous contacter pour plus de renseignements : 04.67.48.01.25
