BRUMISATEUR POTEAU PREMIUM X1

BRUMISATEUR POTEAU X1

Les brumisateurs professionnels Haute Pression de la gamme PREMIUM sont des systèmes de brumisation robuste spécialement conçus pour répondre au besoin des professionnels pour une utilisation intensive. Le système est évolutif, vous pouvez modifier ou ajouter des poteaux grâce à notre gamme de brumisateur.

Système de brumisation haute pression complet comprenant tout le matériel nécessaire pour réaliser une installation de brumisation avec poteaux borne fraîcheur, solution idéale de brumisateur pour espaces publics. Le poteau borne fraicheur est un systeme confortable et ludique pour la brumisation urbaine.

L’ensemble des composants du système de brumisation est entièrement monté dans une armoire métallique étanche. Tous les éléments pompe, coffret électrique, électrovanne, filtre …  sont montés et fixés, ils sont raccordés, câblés, réglés et testés dans nos ateliers en conditions réelles de fonctionnement. Le raccordement de la station HP est rapide et simple, il s’effectue sur une arrivée ou un robinet d’eau classique à l’aide d’un flexible inox FF 1/2 Long. 1.5m (fourni), ainsi qu’une prise électrique 230V.

POTEAU BORNE FRAICHEUR

Poteau en acier galvanisé peinture Ral 7035, équipé d’une tête de diffusion de 4 buses HD anti-vandale, hauteur 1.9m ø 110mm, embase à boulonner.

ARMOIRE MÉTALLIQUE

Coffret métallique étanche, H:60 x L:60 x P:30 avec silent blocs et pattes de fixation (à poser au sol ou fixée au mur), grilles de ventilation, porte avec serrure, finition peinture époxy.

POMPE

Groupe Haute Pression PRO FOG 1L/min 60 bars 230V, Pompe RADIALE, pistons céramique, culasse laiton, équipée avec régulateur de pression, et manomètre 160 bars, sortie HP raccord instantané. G1/4-Ø9.5.

FILTRATION

La filtration des sédiments est assurée par 2 filtres à cartouches installés en amont de l’installation sur le réseau d’eau de ville, avant le groupe haute pression. L’ensemble est fourni avec leurs cuves transparentes, deux filtres 5µ et 1µ, une équerre de fixation et la clef de serrage. Cartouches de filtration fabriquées à partir de microfibres thermo-soudées en polypropylène de haute qualité.

COFFRET DE COMMANDE

Coffret de Commande TEMPO DIGITAL 230V, Il possède une double temporisation séquentielle réglable à la seconde qui permet de régler les temps de fonctionnement et de pause du système. Boitier qui intègre afficheur digital, boutons manu/auto, programmation, protection thermique, contacteur, boitier étanche 193 x 164, livré avec prise et câble d’alimentation de 3M.

ÉLECTROVANNE HP

Électrovanne de décharge haute pression 3 voies 230V. Elle permet tout d’abord la coupure d’eau du circuit de brumisation et ensuite participe aussi au fonctionnement du système anti goutte avec les buses de diffusion BRUMISUD. Lors de chaque arrêt de la pompe, la décharge instantanée du surplus de pression se fait sur la sortie supérieure de l’électrovanne par le tuyau de décharge.

TUBE HAUTE PRESSION

L’acheminement de l’eau dans le circuit haute pression est réalisé avec du tuyau semi rigide spécialement conçu pour se monter avec les raccords instantanés haute pression, il se coupe a l’aide d’une pince coupe tube (fournie avec le kit). Il sera fixé par des colliers pour le maintenir en place. Livré en couronne pour confectionner les rampes de buses et  pour faire les liaisons. De couleur noir ou blanc au choix.

COLLIERS

Les colliers de fixation nylon à visser, permettent de maintenir en place les tubes pour réaliser les rampes de buses ainsi que les liaisons et le cheminement du tube depuis la pompe de brumisation. Disponible comme le tube de couleur noir ou blanc au choix.

RACCORDS INSTANTANÉS

Les différents modèles de raccords instantanés haute pression (manchons porte buses, coudes, tés …) permettent de réaliser les connections. Ils sont étudiés pour s’emboiter avec du tube HP Ø9.5 en nylon. L’assemblage du raccord HP avec le tube s’effectue en insérant à fond ce dernier dans le raccord.

BUSES

Buse de diffusion HD Consommation hydraulique, 1l/min (total pour 4 buses).

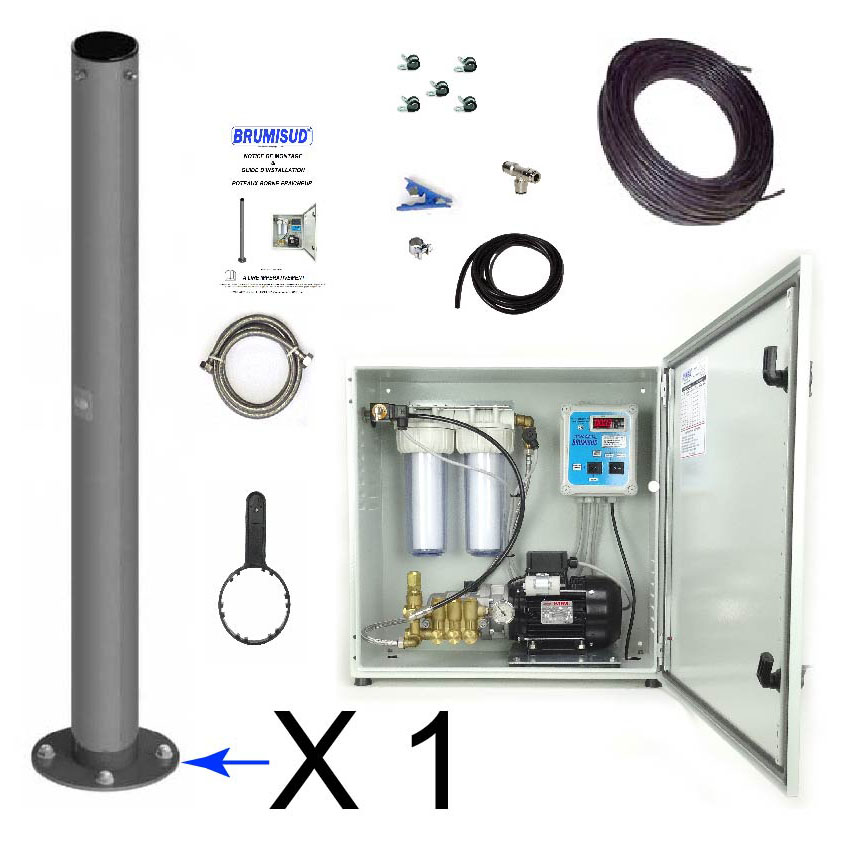

BRUMISATEUR POTEAU X1 GAMME PREMIUM

Composition de l’armoire pré-montée:

• 1 Armoire métallique étanche, H:60 x L:60 x P:30 avec silent blocs et pattes de fixation
• 1 Groupe Haute Pression PRO FOG 1L/min 60 bars 230V
• 1 Coffret de Commande TEMPO DIGITAL 230V
• 1 Électrovanne de décharge 3 voies 230V, système anti gouttes
• 2 Filtres cuves transparentes, raccords E/S 1/2, avec cartouches 1µ et 5µ
• 1 Flexible inox FF 1/2

Composition du système de brumisation:

• 1 POTEAU BORNE FRAICHEUR
• 4 buses HD
• 1 Raccord Instantané G1/4 Ø9.5
• 1 Raccord Instantané coudé Ø9.5
• 1 Couronne de 12m tube nylon HP Ø9.5 NOIR
• 5 Colliers isophoniques Ø9.5
• 1 Flexible inox FF 1/2 Long.1.5m
• 3 m de tuyau souple Ø6 pour la décharge
• 1 Pince coupante pour tube HP
• 1 Clef de filtre à cartouche
• 1 Notice d’utilisation et de montage
