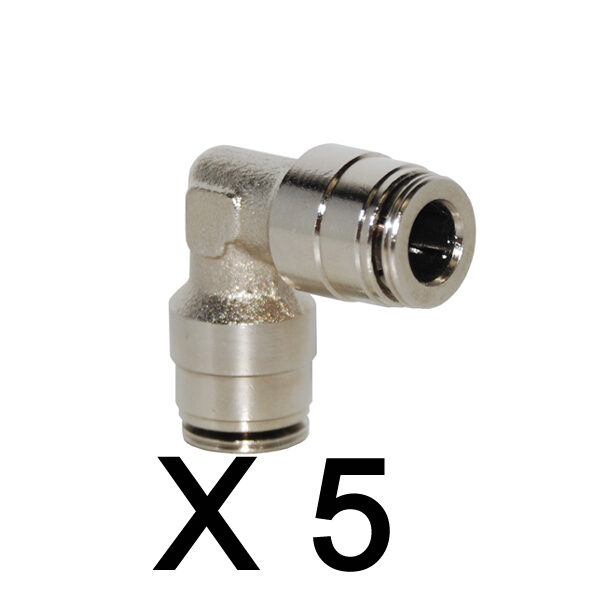

RACCORD BRUMISATEUR COUDE Ø6.3
Raccords rapides instantanés
Les différents modèles de raccords haute pression sont étudiés pour s’assembler avec du tube HP Ø6.3 ou de la barre inox Ø6.3 et supporter une pression de service de 60 bars. Le montage se fait par emboîtement instantané. Le maintien du raccord avec le tube est assuré par une pince d’accroche. L’étanchéité se fait par un joint torique logé à l’intérieur, qui se plaque avec la pression.
Caractéristiques techniques
|
RACCORD DE BRUMISATEUR HAUTE PRESSION
Montage : Il se réalise en effectuant une coupe droite et sans bavure sur le Tube HP Ø6.3 utilisé, puis en insérant à fond ce dernier dans le raccord Ø6.3. Réaliser un chanfrein à l’extrémité du Tube HP facilite son insertion dans le raccord tout en réduisant le risque d’accroche du joint intérieur.
Démontage : Il suffit de maintenir enfoncé le Tube HP Ø6.3 dans le raccord Ø6.3, d’appuyer sur la collerette du raccord Ø6.3, puis de tirer en opposition.
Vous avez des questions sur les raccords haute pression. N’hésitez pas à nous contacter pour plus de renseignements : 04.67.48.01.25
