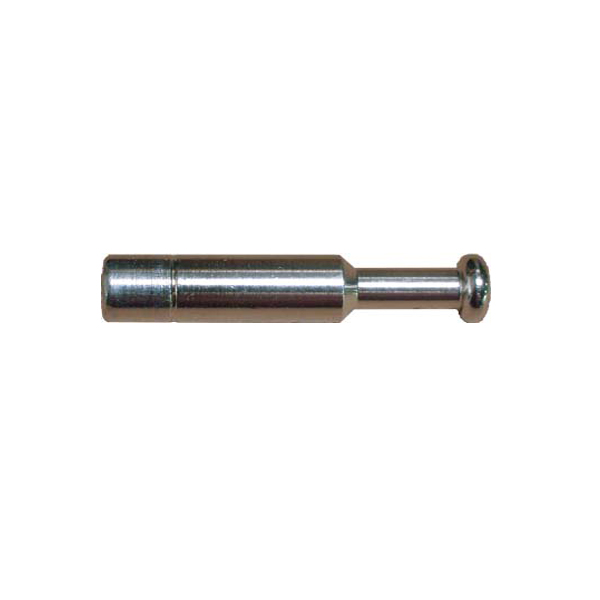

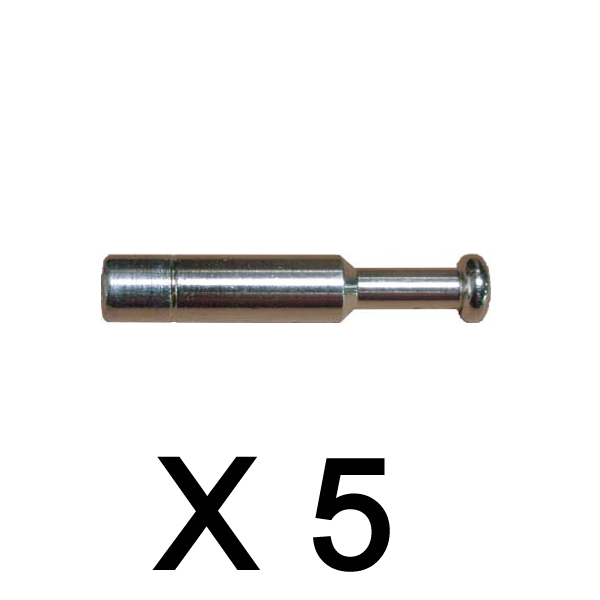

RACCORD BRUMISATEUR BOUCHON Ø9.5

Raccords rapides instantanés

Les différents modèles de raccords haute pression sont étudiés pour s’assembler avec du tube HP Ø9.5 ou de la barre inox Ø9.5 et supporter une pression de service de 60 bars. Le montage se fait par emboîtement instantané. Le maintien du raccord avec le tube est assuré par une pince d’accroche. L’étanchéité se fait par un joint torique logé à l’intérieur, qui se plaque avec la pression.

Caractéristiques techniques

Raccord instantané haute pression Ø9.5
Corps en laiton nickelé ou inox 316
Pince d’accroche en laiton traité étain
Montage rapide sans outil
Utilisation sur tube nylon ou sur tube inox rainuré
Joint torique FKM
Filetage Male G ¼ avec joint torique
Filetage femelle UNC 10/24 pour les portes buses

RACCORD DE BRUMISATEUR HAUTE PRESSION

Montage : Il se réalise en effectuant une coupe droite et sans bavure sur le Tube HP Ø9.5 utilisé, puis en insérant à fond ce dernier dans le raccord Ø9.5. Réaliser un chanfrein à l’extrémité du Tube HP facilite son insertion dans le raccord tout en réduisant le risque d’accroche du joint intérieur.

Démontage : Il suffit de maintenir enfoncé le Tube HP Ø9.5 dans le raccord Ø9.5, d’appuyer sur la collerette du raccord Ø9.5, puis de tirer en opposition.

Vous avez des questions sur les raccords haute pression. N’hésitez pas à nous contacter pour plus de renseignements : 04.67.48.01.25
