ARMOIRE GHP CONFORT 4L/min

DESCRIPTIF

Armoire de brumisation haute pression complète prévu pour une utilisation intensive dans les applications les plus contraignantes et les plus exigeantes, permettant d’alimenter différents types de brumisateurs: rampes de buse, brumiventilateurs, bornes fraicheur … L’ensemble des composants du système de brumisation est entièrement monté dans une armoire métallique étanche.Tous les éléments sont montés et fixés à l’intérieur de l’armoire, ils sont raccordés, câblés, réglés et testés dans nos ateliers en conditions réelles de fonctionnement. Le raccordement est rapide et simple, il s’effectue sur une arrivée d’eau à l’aide d’un flexible inox FF 1/2 (M) Long.1.5m, et une prise électrique 230V.

ARMOIRE

Armoire métallique étanche, H:60 x L:50 x P:25 avec sillent blocs et pattes de fixation (à poser au sol ou fixée au mur), grilles de ventilation, porte avec poignées, finition peinture.

POMPE

Groupe Haute Pression PRO CONFORT 4L/min 60 bars 230V, Pompe AXIALE, pistons inox, culasse laiton, équipée avec régulateur de pression, et manomètre 160 bars, sortie HP racc. Inst. G1/4-Ø9.5.

COFFRET

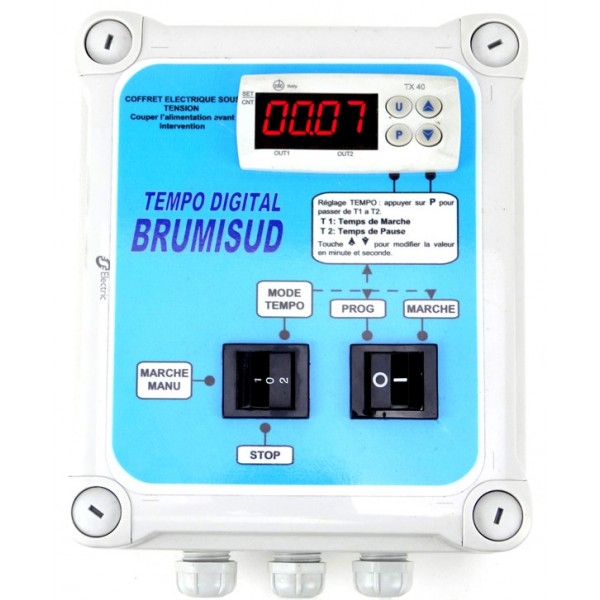

Coffret de Commande TEMPO DIGITAL 230V, double temporisation séquentielle réglable à la seconde. Boitier qui intègre afficheur digital, 2 boutons manu/auto, programmation, protection thermique, contacteur, bornier d’asservissement externe, boitier étanche 193 x 164, livré avec câble d’alimentation de 3M.

ELECTROVANNE HP

Electrovanne haute pression 3 voies 230V. Elle permet la coupure d’eau du circuit de brumisation et participe aussi au fonctionnement du système anti goutte avec les buses de diffusion BRUMISUD. Lors de chaque arrêt de la pompe, la décharge instantanée du surplus de pression se fait sur la sortie supérieure de l’électrovanne par le tuyau de décharge.

FILTRATION

La filtration des sédiments est assurée par 1 filtre à cartouche installé en amont de l’installation sur le réseau d’eau de ville, avant le groupe haute pression. L’ensemble est fourni avec sa cuve  transparente, un filtre de 1µ, une équerre de fixation et la clef de serrage. Cartouches fabriquées à partir de microfibres thermo-soudées en polypropylène de haute qualité.

Composition de l’armoire prémontée:
– 1 Armoire métallique étanche, H:60 x L:50 x P:25 avec sillent blocs et pattes de fixation (à poser au sol ou fixée au mur), grilles de ventilation, porte avec poignées, finition peinture époxy.
– 1 Groupe Haute Pression PRO CONFORT 4L/min 60 bars 230V, Pompe AXIALE, pistons inox, culasse laiton, équipée avec régulateur de pression, et manomètre 160 bars, sortie HP racc. Inst. G1/4-Ø9.5.
– 1 Coffret de Commande TEMPO DIGITAL 230V, double temporisation séquentielle réglable à la seconde. Boitier qui intègre afficheur digital, 2 boutons manu/auto, programmation, protection thermique, contacteur, bornier d’asservissement externe, boitier étanche 193 x 164, livré avec câble d’alimentation de 3M.
– 1 Electrovanne de décharge 3 voies 230V, système anti gouttes
– 1 Filtre cuve transp. racc. E/S 1/2, avec cartouche 1µ
– 1 Flexible inox FF 1/2

Accessoires:
– 1 Racc. Inst. G1/4-Ø9.5
– 5 Colliers isophoniques Ø9.5
– 1 Flexible inox FF 1/2 Long.1.5m
– 3 m de tuyau souple Ø6 pour la décharge
– 1 Pince coupante pour tube HP
– 1 Clef de filtre à cartouche
– 1 Notice d’utilisation et de montage
