Raccords rapides instantanés

Les différents modèles de raccords haute pression sont étudiés pour s’assembler avec du tube HP Ø8 ou de la barre inox Ø8 et supporter une pression de service de 60 bars. Le montage se fait par emboîtement instantané. Le maintien du raccord avec le tube est assuré par une pince d’accroche. L’étanchéité se fait par un joint torique logé à l’intérieur, qui se plaque avec la pression.

Caractéristiques techniques

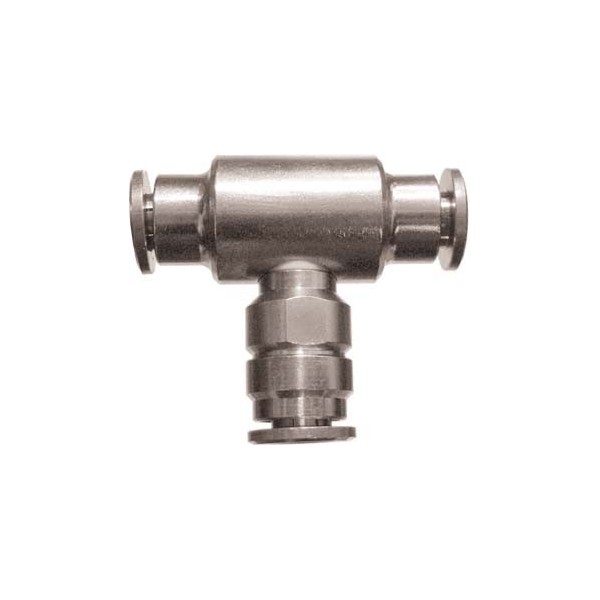

Raccord instantané haute pression Ø8
Corps en laiton nickelé ou inox 316
Pince d’accroche en laiton traité étain
Montage rapide sans outil
Utilisation sur tube nylon ou sur tube inox rainuré
Joint torique FKM
Filetage Male G ¼ avec joint torique
Filetage femelle UNC 10/24 pour les portes buses

Montage : Il se réalise en effectuant une coupe droite et sans bavure sur le Tube HP Ø8 utilisé, puis en insérant à fond ce dernier dans le raccord Ø8. Réaliser un chanfrein à l’extrémité du Tube HP facilite son insertion dans le raccord tout en réduisant le risque d’accroche du joint intérieur.

Démontage : Il suffit de maintenir enfoncé le Tube HP Ø8 dans le raccord Ø8, d’appuyer sur la collerette du raccord Ø8, puis de tirer en opposition.
